Planos y modelos 3D

Ya llevamos un tiempo trabajando en la casa, así que tenemos los planos creados.

Este ha sido nuestro proceso a la hora de diseñar la casa.

Primero hicimos un estudio del clima de la zona para decidir para qué tipo de condiciones había que preparar la casa o cómo podríamos aprovecharlas.

Hicimos un boceto de la forma teniendo en cuenta la dirección del norte para saber el qué estancias daría la luz qué horas del día.

A partir de eso creamos una versión digital para saber las medidas exactas y adaptarlas a nuestra superficie límite, 75m2.

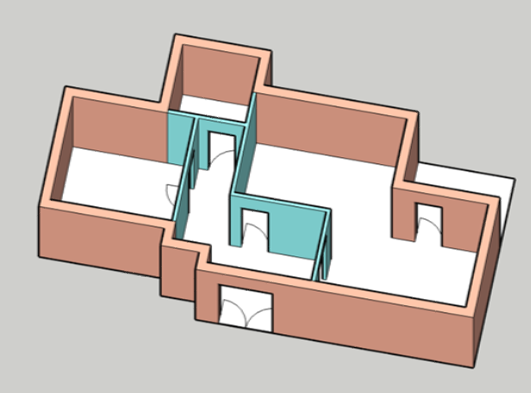

Después hubo que modificarlo para tener en cuenta el grosor de las paredes. 25cm las exteriores (naranja) y10cm las interiores (azul). También hicimos una versión 3D teniendo en cuenta la altura de la casa, en principio 2,6m

Después investigamos las medidas standard de los muebles para amueblar la casa y colocamos las ventanas y cristaleras, como se ha mencionado antes, de forma que les vaya a dar toda la luz solar posible.

Aquí se puede apreciar el diseño completo de la casa. La entrada está en la parte inferior de la imagen, a partir de ahí te puedes dirigir al pasillo de la izquierda, donde encontrarás una habitación de 12m2 con una cama enorme, dos mesillas y un armario; al fondo hay un baño amplio de 4m2 con dos lavabos, váter y una bañera. Volviendo a la entrada, si por la derecha, donde en realidad no hay una puerta sino un acceso directo, entras en el salón, tienes la mesa de comedor delante y un sofá en L.

El salón está directamente conectado a la cocina por una zona recuadra en verde en un plano anterior, aquí tenemos una encimera enorme con su fregadero y sus armarios, también hay un congelador y una nevera marcados con una X en el plano, la cocina cuenta con una isla con vitrocerámica y zona para comer con tres taburetes, entre el salón y la cocina suman 22,5m2.

Por último, detrás del sofá está la salida al porche que, aunque no está marcada en el plano, cuenta con una mesa redonda y baldosas inteligentes que generan electricidad al pisarlas.

(*Las medidas de superficie de cada estancia han podido variar al hacer cambios en los planos)

Por último hemos creado un modelo 3D más detallado de nuestra casa con todos sus muebles.

Mientras algunas trabajábamos en terminar los modelos 3D, otras pasaban las medidas a un plano físico con una escala en la que 1m en la vida real equivale a 4cm del plano

Escala 1:25

Este plano lo pasamos a una base de cartón pluma para poder crear una maqueta física a escala de nuestra vivienda.

Aunque está maqueta esté hecha de cartón pluma, la idea es que la casa esté hecha de materiales ecológicos la tierra apisonada y hormigón de cáñamo.
